煤礦用阻燃電纜詳細信息：
礦用電纜是煤礦用阻燃電纜的簡稱。按******煤炭工業局發布的行業標準《煤礦用阻燃電纜》中的規定，礦用電纜的命名內容即礦用電纜的型號含義如下。
一、電纜的命名由八部分組成：
第一部分為系列代號M，即煤字的拼音第一個字頭；
第二部分為使用特性代號，反映電纜所使用的場合。字母含義如下：C，采煤機用；D，低溫環境用；M，帽燈用；Y，采煤設備（移動）用；Z，電鉆用。
第三部分為結構特征代號，表示電纜的結構特征。字母含義如下：B，編織加強；J，帶監視線芯；P，非金屬屏蔽；PT，金屬屏蔽；Q，輕型；R，繞包加強。
第四部分為材料特征代號，用E表示絕緣或護套采用彈性體材料。絕緣和護套均采用橡膠時本部分省略。E，彈性體材料。
第五部分為額定電壓U0/U（KV）。
第六部分為動力線芯數*標稱截面積的表示。二者間用乘號連接，單位為平方毫米。
第七部分為地線芯數*標稱截面積的表示。二者間用乘號連接，單位為平方毫米。
第八部分為輔助線芯數*標稱截面積的表示。二者間用乘號連接，單位為平方毫米。
第四部分和第五部分之間用“-”連接；第六部分、第七部分、第八部分之間用“+”連接。
二、礦用電纜的產品表示方法
產品用型號、規格及標準編號表示。
如：1）采煤機屏蔽橡套軟電纜，額定電壓為00.66/1.14KV，動力線芯3*50，地線芯為1*10，控制線芯為4*4，帶半導電屏蔽層，表示為：MCP-0.66/1.14 3*50+1*10+4*4 MT818.2-1999
2）采煤機屏蔽監視編織加強型橡套軟電纜，額定電壓為0.66/1.14KV，動力線芯3*50，地線芯1*25，控制線芯2*2.5，帶半導電屏蔽層，監視線芯和編織加強層，表示為：MCPJB-0.66/1.14 3*50+1*25+2*2.5 MT818.3-1999
3）采煤機金屬屏蔽監視型橡套軟電纜，額定電壓0.66/1.14KV，動力線芯3*70，地線芯1*25，監視線芯1*35，帶金屬屏蔽層，表示為MCPTJ-0.66/1.14 3*70+1*35+1*35 MT 818.4-1999
4）煤礦用移動彈性體軟電纜，額定電壓0.38/0.66KV，動力線芯3*25，地線芯1*16，不帶屏蔽層，表示為：MYE-0.38/0.66 3*25+1*16 MT818.5-1999
5）煤礦用移動金屬屏蔽監視型橡套軟電纜，額定電壓3.6/6KV，動力線芯3*35，地線芯3*16/3，監視線芯3*2.5，帶半導電屏蔽層，表示為：MYPTJ-3.6/6 3*35+3*16/3+3*2.5 MT818.6-1999
6）煤礦用移動屏蔽橡套軟電纜，額定電壓為3.6/6KV，動力線芯3*25，地線芯1*16，低溫環境用，帶半導電屏蔽層，表示為：MYDP-3.6/6 3*25+1*16 MT818.7-1999
7）煤礦用電鉆屏蔽彈性體電纜，額定電壓0.3/0.5KV，動力線芯3*4，地線芯1*4，表示為：MZPE-0.3/0.53*4+1*4 MT818.8-1999
8）煤礦用移動輕型橡套軟電纜，額定電壓0.3/0.5KV，絕緣線芯3*2.5，不帶屏蔽層，表示為：MYQ-0.3/0.5 3*2.5 MT818.9-1999
9）煤礦用礦工帽燈電線，絕緣線芯2*0.75，表示為：MM 2*0.75 MT818.10-1999
以上礦用電纜型號含義為MT818中的規定，按******標準GB12972中的規定系列代號為U，即礦字的拼音第二個字母，因?yàn)榈谝粋€(gè)字母K已被控制電纜所占用，其余的代號基本一樣。

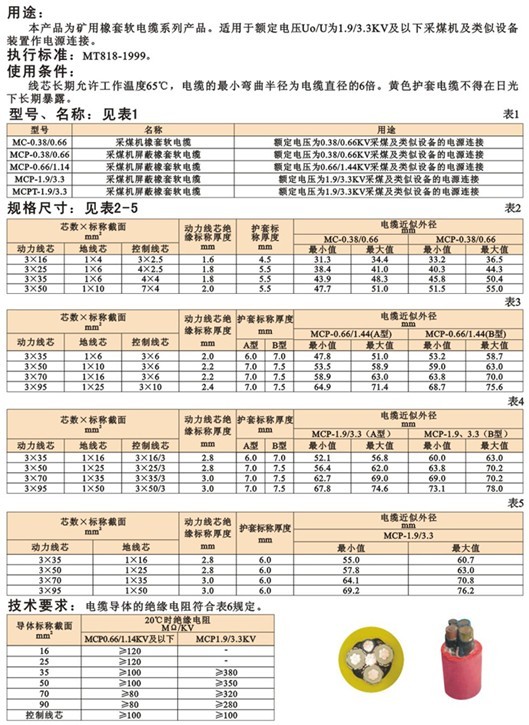

產品名稱：1.9/3.3KV及以下采煤機用軟電纜
產品說明:
